一.水質葉綠素傳感器工作原理
水質葉綠素傳感器又稱葉綠素傳感器,在線葉綠素傳感器,在線濁度傳感器是山東萬象環境自主研發生產的一款專用于監測水環境中葉綠速含量的傳感器設備,采用光學的原理,通過測量水體對特定波長光的吸收和反射來計算葉綠素含量,可用于水產樣子行業使用,通過使用葉綠素傳感器,可以幫助養殖場了解當前水質狀況。
WX-S15S在線葉綠素傳感器是一種專門用來檢測葉綠素含量的設備,它的工作原理基于葉綠素的熒光特性和吸光特性。
在自然光或特定波長的光源照射下,葉綠素會吸收光能并發出熒光。這種熒光的強度與葉綠素的含量成正比,因此可以通過檢測熒光的強度來估計葉綠素的含量。
在線葉綠素傳感器的優點是可以實時、快速、無損地測量葉綠素含量,可用于河流、湖泊、池塘、海洋調查、養殖業、飲用水源、藻類和浮游植物狀況的研究、調查和監測。
二.水質葉綠素傳感器技術參數
測量原理 | 熒光法 |
量程范圍 | 0-400ug/L |
分辯率 | 0.01ug/L |
精度 | R2>0.999 |
溫度補償 | 自動溫度補償 |
輸出方式 | RS-485(ModbusRTU 協議) |
存儲溫度 | -5℃~65℃ |
工作環境 | 0℃~50℃ , <0.2MPa |
安裝方式 | 浸入式安裝,3/4NPT 安裝螺紋 |
線纜長度 | 5m |
功耗 | 0.4W,12V 供電 |
供電 | DC:12V~24V |
防護等級 | IP68 |
校準方式 | 兩點校準 |
外殼材質 | 316L 不銹鋼 |
三.尺寸/安裝

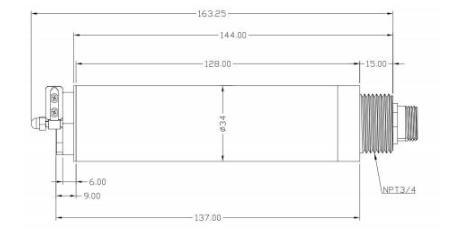

1.尺寸圖
2.接線圖
線纜為4芯屏蔽線:
紅色線—電源線(12~24V)黑色線—地線(GND)
綠色線—485B黃色線—485A
3.安裝
1)現場可根據實際情況,選擇6分(3/4 NPT)螺紋固定安裝或
安裝配件支架安裝,或其他可將傳感器固定的安裝方式。
2)安裝優選固定式安裝,禁止拖鏈?zhǔn)桨惭b。
3)安裝時要充分考慮水流,液位變化,確保水流可橫穿光路,傳感器在水下10cm或更深處。
4)安裝距離要求:與側壁保持3cm以上,與底部保持10cm以上。
四.維護和保養
1.維護日程
維護項目維護時間備注
清洗傳感器0.5~3天(無刷)4~8周(有刷)
傳感器檢查6個月
更換O型圈1~2年
2.保養方法
1)傳感器外表面檢查,用清水沖洗傳感器的外表面,如果仍有污垢殘留,請用濕潤的軟布進行擦拭,對于一些頑固的污垢,可以在水中加入一些家用洗滌液來清洗。
2)傳感器線纜檢查,檢查線纜外皮是否存在斷裂,正常工作時線纜不應緊繃。
3)測量窗口檢查,檢查是否有臟污,用無塵布進行擦拭。
4)傳感器校準可通過上位機軟件校準,也可以通過自已通過
RS-485發送MODBUS指令自行校準。
3.傳感器校準
3.1零點校準
用棕色燒杯量取適量蒸餾水,將傳感器垂直放在溶液中,傳感器前端離燒杯底部至少10cm,3~5分鐘待數值穩定后進行零點校準。
3.2斜率校準
將傳感器放置于標準溶液中,傳感器前端離燒杯底部至少10cm,3~5分鐘待數值穩定后進行斜率校準。
